DAFTAR ISI
1. Hardware [Kembali]
2. Rangkaian Simulasi [Kembali]

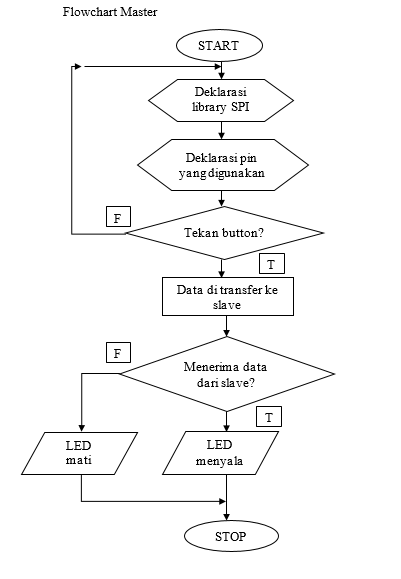

3. Flowchart [Kembali]
4. Listing Program [Kembali]
//MASTER
#include <SPI.h> //Deklarasi library SPI
void setup (void) {
Serial.begin(115200); //Set baud rate 115200
digitalWrite(SS, HIGH);
// disable Slave Select
SPI.begin ();
SPI.setClockDivider(SPI_CLOCK_DIV8); //divide the clock by 8
}
void loop (void) {
char c;
digitalWrite(SS, LOW); //enable Slave Select
// send test string
for (const char * p = "Hello, world!\r" ; c = *p; p++)
{
SPI.transfer (c);
Serial.print(c);
}
digitalWrite(SS, HIGH); // disable Slave Select
delay(2000);
}
//SLAVE
#include <SPI.h>
char buff [50];
volatile byte indx;
volatile boolean process;
void setup (void) {
Serial.begin (115200);
pinMode(MISO, OUTPUT); // have to send on master in so it set as output
SPCR |= _BV(SPE); // turn on SPI in slave mode
indx = 0; // buffer empty
process = false;
SPI.attachInterrupt(); // turn on interrupt
}
ISR (SPI_STC_vect) // SPI interrupt routine
{
byte c = SPDR; // read byte from SPI Data Register
if (indx < sizeof buff) {
buff [indx++] = c; // save data in the next index in the array buff
if (c == '\r') //check for the end of the word
process = true;
}
}
void loop (void) {
if (process) {
process = false; //reset the process
Serial.println (buff); //print the array on serial monitor
indx = 0; //reset button to zero
}
}
5. Video [Kembali]
6. Analisa [kembali]
Bagaimana proses pengiriman data pada SPI!
Komunikasi data SPI dimulai saat master mengirimkan clock melalui SCK dengan frekuensi lebih kecil atau sama dengan frekuensi maksimum pada slave. Kemudian, master memberi logika nol pada SS untuk mengaktifkan slave sehingga pangiriman data siap untuk dilakukan. Proses pengiriman / transmisi data full duplex terjadi dengan dua keadaan, yaitu master mengirim sebuah bit pada jalur MOSI lalu slave membaca pada jalur yang sama, dan keadaan kedua, slave mengirim sebuah bit pada jalur MISO kemudian master membacanya pada jalur yang sama. Data yang telah diterima tersebut diolah oleh slave kemudian dikirim berdasarkan tujuannya. Pada percoban ini, tujuanya adalah LED, dimana LED akan aktif/menyala saat tombol ditekan.
Jika tidak ada data yang dikirim lagi maka master menghentikan clock kemudian menonaktifkan slave.
7. Link Download [Kembali]
1. Listing Program Master
2. Listing Program Slave
3. Video
