Percobaan 1 : ON-OFF LED

[Kembali ke Menu Sebelumnya]

DAFTAR ISI

1. Hardware

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Download

1. Hardware [Kembali]

2. Rangkaian Simulasi [Kembali]

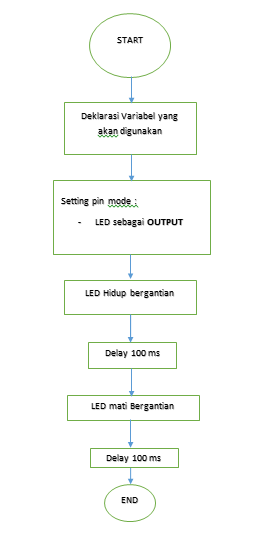

3. Flowchart [Kembali]

4. Listing Program [Kembali]

int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9};  //mendeklarasikan pin 2-9 yang digunakan

void setup()                                     //semua kode dalam fungsi ini hanya dibaca sekali

{

  for (int i = 0; i <= 8; i++)            //perulangan dari 0 dengan nilai batas kecil sama dengan 8; increase

  {

    pinMode (led[i], OUTPUT);   //menyatakan pin yang dihubungkan ke LED sebagai OUTPUT

  }

}

void loop() {                                               //Semua kode dalam fungsi ini dibaca berulang

  for (int hidup = 0; hidup <= 8; hidup++)  //Kondisi perulangan dari 0 dengan batas nilai 8 untuk menghidupkan LED

  {

    digitalWrite(led[hidup], HIGH);         //LED diberi logika 1 sehingga LED menyala

    delay(100);                             //Jarak waktu 100 ms antar LED yang akan menyala

  }

  delay(100);                               //Jarak waktu 100 ms sebelum memulai perulangan

  for (int mati = 0; mati <= 8; mati++)     //Kondisi perulangan dari 0 dengan batas nilai 8; untuk mematikan LED

  {

    digitalWrite(led[mati], LOW);           //LED diberi logika 0 sehingga LED mati

    delay(100);                             //Jarak waktu 100 ms antar LED yang akan mati

  }

  delay(100);                               //Jarak waktu 100 ms sebelum memulai perulangan

}

5. Video [Kembali]

6. Analisa [kembali]
   Analisa apa yang terjadi ketika delay(100) dihilangkan!
   Pada percobaan ini, jika delay dihilangkan maka LED akan berkedip-kedip dengan jeda yang sangat cepat. Hal ini karena delay yang berfungsi untuk menjeda LED menyala secara bergantian telah dihilangkan.

7. Link Download [Kembali]

1. Listing Program (download)
2. Video (download)
